Hur fungerar ett vattenkraftverk från damm till eluttag

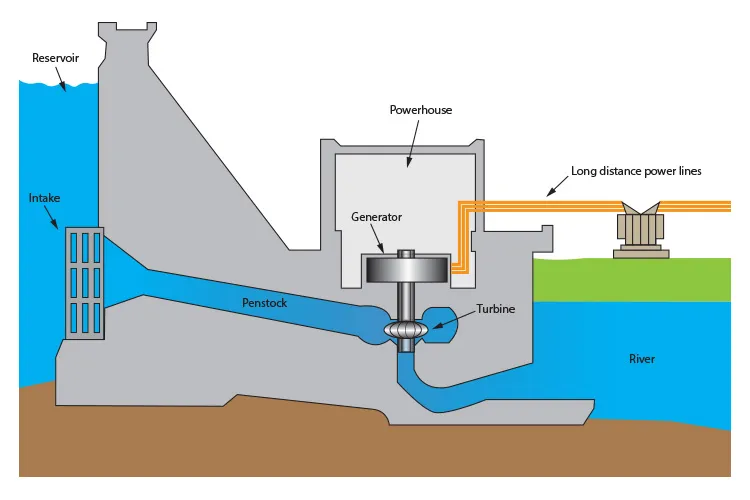

Du har säkert hört att vattenkraften är en av Sveriges viktigaste energikällor, men kanske inte riktigt vetat exakt hur processen går till. I grunden är det ganska enkelt: vattnet samlas i ett magasin bakom en damm, leds ner genom stora rör till en turbin, turbinen driver en generator och slutligen skickas elen ut i nätet. Det hela bygger på naturlagarna om energiomvandling. Lägesenergi i vatten förvandlas först till rörelseenergi och därefter till elektrisk energi. Resultatet blir fossilfri el med mycket låg klimatpåverkan, något som är en hörnsten i det svenska energisystemet.

Grunden: från lägesenergi till el

Allt börjar med vattnet som lagras i magasinet. Genom att hålla kvar vatten högre upp i terrängen skapas en potentiell energi som bara väntar på att släppas lös. När det är dags att producera el öppnas intagsluckorna och vattnet rusar ner i trycktuber. Här accelererar det på grund av tyngdkraften och träffar turbinens skovlar med stor kraft.

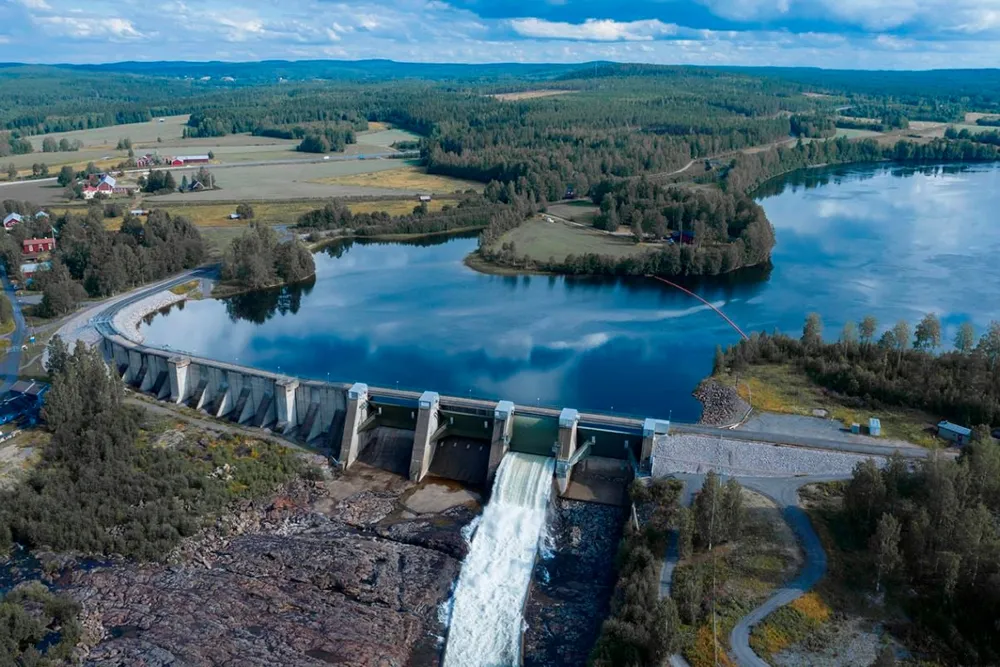

Damm och magasin

Magasinen kan jämföras med ett batteri. De laddas under perioder med snösmältning eller kraftiga regn och lagrar energin i form av vatten. När elbehovet ökar används ”lagret” för att möta efterfrågan. I Sverige spelar vårfloden en avgörande roll – när snön i fjällen smälter fylls de stora magasinen och kan sedan förse landet med el under en stor del av året.

Vägen till turbinen

Vattnets resa ner till turbinen sker i enorma ståltuber. Turbinen är en teknisk konstruktion anpassad för de specifika förhållandena. Vid höga fall används ofta Pelton-turbiner medan Francisturbiner är vanligast i svenska älvar med medelhög fallhöjd. Det är turbinens rotation som blir den direkta länken mellan vatten och elproduktion.

Generatorn gör jobbet

Generatorn är kopplad till turbinens axel. När den börjar rotera skapas ett magnetfält som rör sig runt statorns kopparspolar. Då börjar elektroner flöda och elektricitet bildas. Principen är densamma som i alla generatorer: rörelseenergi omvandlas till elektrisk energi. Skillnaden i ett vattenkraftverk är skalan – här produceras tillräckligt mycket el för att försörja hela städer.

Hur fungerar ett vattenkraftverk i vardagen

Vattenkraftverk är inte bara tekniska byggnader, de är också en del av vardagen i hela elsystemet. Operatörer planerar körningen beroende på elpris, behov och tillgång på vatten. När elanvändningen ökar under morgonen eller kvällen kan vatten snabbt släppas på för att täcka efterfrågan. Omvänt kan turbinerna stängas när elbehovet är lågt eller när vindkraften producerar mycket.

• Damm och magasin fungerar som lagrade energibanker.
• Intagsluckor styr hur mycket vatten som får flöda.
• Turbinens rotation skapar rörelseenergi.
• Generatorn gör rörelsen till elektricitet.
• Transformatorer höjer spänningen för att elen ska nå långt med små förluster.

Tack vare den här reglerbarheten är vattenkraften flexibel. Det är en av få förnybara energikällor som kan anpassa sig på minuter, vilket gör att du som konsument får en stabilare elförsörjning även när vädret svänger.

Fallhöjd och vattenflöde som bestämmer effekt

Effekten från ett vattenkraftverk avgörs av två faktorer: fallhöjd och vattenflöde. Fallhöjden är skillnaden i nivå mellan magasinet och turbinen. Ju högre fallhöjd, desto mer energi får varje liter vatten. Flödet handlar om hur många kubikmeter vatten som passerar turbinen per sekund.

I Sverige är det framför allt de stora älvarna i Norrland som är optimala. De har antingen höga fallhöjder, stora vattenflöden – eller båda. Det är därför kraftverk som Harsprånget i Luleälven kan producera flera terawattimmar varje år.

Reglerbar baskraft i det svenska elsystemet

Vattenkraften står för ungefär 40–45 procent av den svenska elproduktionen. Den är både baskraft, som alltid levererar, och reglerkraft, som kan startas och stoppas vid behov. Det gör att vattenkraften blir nyckeln för att balansera elsystemet.

När vindkraften producerar mycket kan vattenkraften spara på sitt vatten. När vinden mojnar eller när moln täcker solen ökas vattenflödet i turbinerna och elproduktionen växlar upp. Det är en dynamik som gör vattenkraften helt unik och oumbärlig i kombination med andra förnybara energikällor.

Årscykeln: vårflod, snödjup och nederbörd

Elproduktionen varierar kraftigt över året. På vintern är mycket av vattnet bundet som snö i fjällen. När vårvärmen kommer börjar smältvattnet fylla magasinen – det är då kraftbolagen får sina största påfyllningar. Snödjupet mäts noggrant eftersom det avgör hur mycket vatten som finns att producera el med under resten av året.

Sommar och höst fylls magasinen på av regn. Har året varit nederbördsrikt blir magasinen fulla och elpriset pressas nedåt. Under torrår kan situationen bli den motsatta: mindre vatten i magasinen betyder lägre produktion och högre priser.

Miljöeffekter och modern anpassning

Trots sina fördelar påverkar vattenkraften miljön. Dammar hindrar fiskar från att vandra och strandzoner förändras av reglerade vattennivåer. För arter som lax och ål har det varit ett stort problem. Därför pågår idag ett omfattande arbete för att anpassa vattenkraften till modernare miljövillkor.

Fiskvägar byggs för att underlätta vandring, minimitappningar införs för att hålla liv i nedströmsmiljöer och nya turbiner konstrueras för att minska skador på fisk. För små, äldre kraftverk med låg elproduktion kan det mest miljövänliga alternativet vara att riva ut dem helt.

Verkningsgrad och effektivitet i siffror

Ett vattenkraftverk har en mycket hög verkningsgrad. I snitt omvandlas upp mot 90 procent av vattnets energi till el. Det är en betydligt högre siffra än för många andra energikällor. Anledningen är att tekniken är väl beprövad och optimerad under mer än hundra år.

Beräkningen av effekt bygger på en enkel formel där fallhöjd multipliceras med vattenflöde, vattnets densitet och gravitationens acceleration. I praktiken påverkar också turbintyp, rörlängd och generatorns konstruktion. Men resultatet är tydligt: vattenkraften är en av de mest effektiva energikällorna vi har.

Så använder du kunskapen i praktiken

Vill du förstå varför elpriserna rör sig upp och ner? Då kan du följa nederbörden, snömängderna i fjällen och fyllnadsgraden i vattenmagasinen. När magasinen är välfyllda blir priserna ofta lägre, och under torra år stiger de. Samtidigt är vattenkraften alltid redo att balansera systemet, vilket gör att du kan lita på en stabil elförsörjning. Allt detta bygger på samma princip: hur fungerar ett vattenkraftverk.
